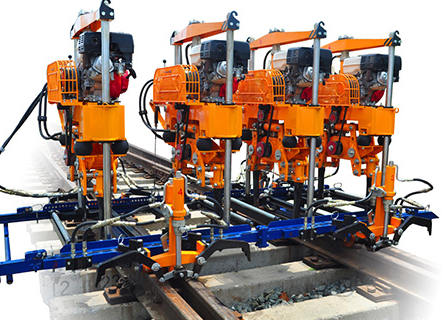

搗固機是一種專門用于鐵路道床養護的小型養路機械，主要應用于石碴道床的搗固作業。該設備設計新穎，結構緊湊，具備上下道迅速、操作輕便的特點，特別適合道岔的搗固作業。

主要構成與特點

構成部件：搗固機主要由以下部分組成：

汽油機：提供動力源，確保設備高效運轉。

減振裝置：有效降低設備在工作過程中產生的振動，提高操作舒適性。

傳動軸：連接動力源與振動體，確保動力的傳遞。

振動體：產生振動以實現對道床的搗固效果。

手把：操作人員使用時的握持部分，設計符合人體工程學，方便操作。

小型化設計：搗固機的設計沒有冗長的電纜線和笨重的軟軸，使得其結構更加合理緊湊，提高了使用的便捷性。

電動搗固機的特點：

操縱裝置：用戶可以方便地控制設備的運行。

振動電機：殼體采用鋁合金精密鑄造，具備良好的散熱性能，確保設備長時間運行不易過熱。

彈性聯接：手柄與振源之間采用彈性橡膠連接，減輕振動對操作人員的影響。

可調扇形夾板：夾板角度可調，增強了設備的適應性。

結構細節

搗固機的內部結構細節包括：

倒角輪、油封上、下蓋、空心軸支承座、升降主軸等，形成完整的工作系統。

空心軸被置于支承座內部，升降主軸則位于空心軸內部，確保緊湊的結構設計。

油封系統：下油封、油封下蓋和倒角輪的活動連接設計，使得結構密封性強，防止?jié)櫥托孤?/p>

調心軸承：升降主軸軸承座為調心軸承，方便維護和維修，減少故障率。

工作性能

搗固機的工作性能能夠滿足鐵路線路的搗固作業需求，以及清篩后材料的搗固要求。通過上述設計和構造，設備在工作過程中能夠自動調整到與空心軸的軸心線重合，提高了搗固機的工作穩定性和使用壽命。
