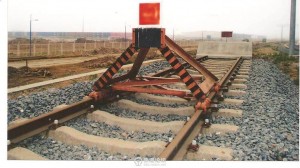

CDH-C型插接式滑動擋車器
CDH-C型插接式滑動擋車器是安裝在鐵路盡頭線防止車輛溜逸時撞擊車擋的安全設備。擋車器由主體架和兩對增力器組成，全長2800mm， 其結構合理，制動力大，支臂與制動軌采用的插接式連接方式，系國內首創，安裝簡便,便于維修和復位。體架受力后依次推動擋車器前面的兩對制動軌、后面兩對制動軌和兩對增力器滑行，摩擦阻力逐步增加，即可防止撞壞車輛和主體架，又能使擋車器累計阻力增大。擁有較大的制動能力。
該擋車器的緩沖座幾何形狀及中心距軌面的高度與被制動的車輛車鉤幾何形狀及中心距軌面的高度相匹配，主體架的寬度與軌道的軌距相對應，形成系列產品，可是用于標準軌、寬軌、窄軌及城市軌道交通的各種車輛。
基本型號為：CDH-C型-插接式滑動擋車器，適用于標準軌鐵道車輛，緩沖座中心距軌面高度為850mm，其它高度、軌距根據用戶提供的車鉤特殊設計

主要技術標準
1允許車輛最高撞擊速度：20km/h。
2主體結構水平阻力：≮60kn。
3每對阻尼器水平阻力：≮50kn。
4擋車器水平總阻力：≮155kn。
5緩沖頭中心距軌面的高度：850mm、軌距1435
（可根據用戶現場要求設計修改） 6重量：400KG


CDH-C型插接式滑動擋車器主要技術指標：
1. 緩沖頭中心距軌面的高度：850mm。
2. 擋車器水平總阻力：不小于150kN。
3.每對阻尼器水平阻力：不小于46kN。
4.主體結構水平阻力：不小于58kN。
5.允許車輛最高撞擊速度：15km/h。

CDH-C型插接式滑動擋車器的技術參數：
1.結構強度允許最大撞擊速度v及能高h：
1擋CDH-C10型 v = 10 km/h h = 0.39m
2擋CDH-C15型 v = 15 km/h h = 0.89m
3擋CDH-C20型 v = 20 km/h h = 1.57m
4擋CDH-C25型 v = 25 km/h h = 2.46m
5擋CDH-C28型 v = 28 km/h h = 3.08m
滑動時水平總阻力： 1擋10t , 2擋15t , 3擋20t，4擋26t , 5擋29t。

插接式滑動列車擋車器維修：
1.,擋車器被撞后應及時恢復原位,可先將楔鐵取出,將主體架和增力器推回原位,再按以上方法重新緊固,加壓。
2.,保持擋車器處于良好工作狀態,每月應對其進行依次檢查,確認有無位移,變形和螺絲松動,當有異狀時立即進行處理。
3.,應注意清理擋車器滑行方向軌面上的障礙,處理好超高道釘和軌枕螺栓。
4.,每二年對擋車器涂刷一次防銹漆。
溫馨提示：各種型號擋車器在不同車重，不同車速時的滑行距離見附表，因鋼軌表面銹蝕，有油垢、雨雪等情況，摩擦力減小，制動能力會受到影響，在安裝時滑行距離按附表要留有余量。
